使用范圍：1、該機為一般般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，適用于大傾角輸送。2、該機可用于煤炭、化工、電力、建材、 冶金、輕工、糧食、港口、船舶等行業，在工作環境溫度為-15℃～+40℃的范圍內輸送堆積比重為0.5～2.5t/m3的各種散狀物料。3、對于輸送有要求的物料，如：高溫、具有酸、油類物質或有機溶劑等成份的物件需采用的輸送帶。4、輸送傾角0°～90°范圍內。
結構特征：1、可大傾角輸送散狀物料，能大量節省設備占地面積，解決了普通、花紋帶式輸送機所不能到的輸送角度。2、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用的20%～30%，煤炭行業效果更好。3、該機型與普通帶式輸送機、斗式升機、刮板輸送機比較，其綜合技術性能都優良。4、輸送量大，可達2500m3/h，垂直升高可達20m。5、在垂直輸送物料時，物料粒度可達400mm。6、從水平到傾斜（或垂直）能平穩過渡。7、能耗低、結構簡單、維護方便。7、膠帶強度高，使用壽命長。

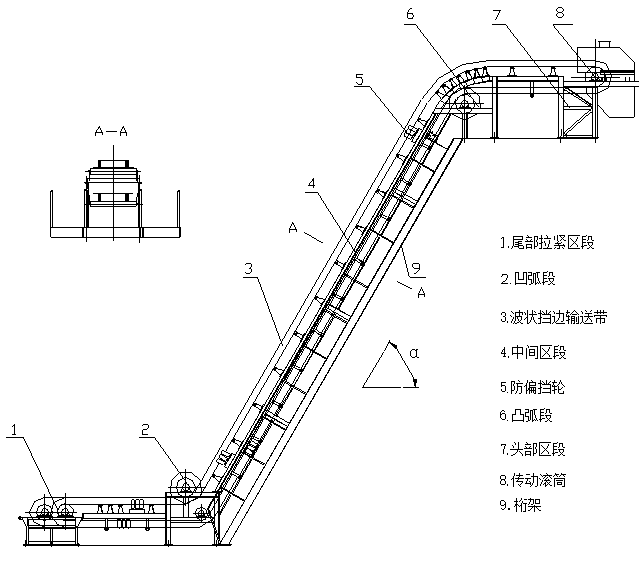

外形安裝圖
技術參數
基帶寬B（mm） | 500 | 650 | 800 | 1000 | 1200 | 1400 |
擋邊高H（mm） | 80 | 100 | 120 | 100 | 120 | 160 | 120 | 160 | 200 | 160 | 200 | 240 | 200 | 240 | 300 | 240 | 300 | 400 |
橫隔板高h(yuǎn)(mm) | 75 | 90 | 110 | 90 | 110 | 150 | 110 | 150 | 180 | 150 | 180 | 220 | 180 | 220 | 280 | 220 | 280 | 360 |
帶速V(m/s) | 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 |
傳動滾筒直徑D（mm） | 400、500 | 400、500、630 | 500、630、800 | 630、800、1000 | 630、800、1000、1250 | 800、1000、1250、1400 |
改向滾筒直徑mm | 400 | 400、500 | 400、500、630 | 500、630、800 | 500、630、800、1000 | 800、1000、1250、1400 |
托輥直徑mm | Φ89 | Φ108 |
公稱傾角 | 0°～30°35°40°45°50°55°60°65°70°75°80°85°90° |
允許傾角 | 0°～90°內任意角度 |
布 置 形 式 | Ⅰ型 | 電動滾筒（帶逆止器） |
功率kw | 1.5～7.5 | 1.5～11 | 1.5～37 | 1.5～90 | 1.5～110 |
Ⅱ型 | Y系列電動機+三角膠帶+軸裝式減速器（帶逆止器）+傳動滾筒 |
功率kw | 3～15 | 3～22 |
|
Ⅲ型 | 電動機+聯軸器+減速器+傳動滾筒（配逆止器）（按單電機驅動計） |
功率kw | 1.5～30 | 1.5～55 | 2.2～90 | 4～110 | 5.5～185 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
