首頁 >> 產品中心 >>輸送設備 >> BLT(Y)型鱗板輸送機
详细说明

BLT(Y)型鱗板輸送機

收藏
产品说明

使用范圍:鱗板輸送機是板式輸送機的一種結構型式。是較為重要的運輸設備之一,它可以運送紅熱的鑄件及給料粒度在400mm以下的塊狀物料,它廣泛應用于礦山、電廠、水泥、建材等部門,從貯料倉往破碎運輸等機械設備作均勻給料。

結構特征:由于采用金屬板或鑄造板作槽體,可承受一些沖擊力,同時由于它的牽引鏈的牽引力在,所以,其承載能力大,輸送距離也可很長。若需水平改向,則兩條或兩條以上鱗板輸送機可轉接。

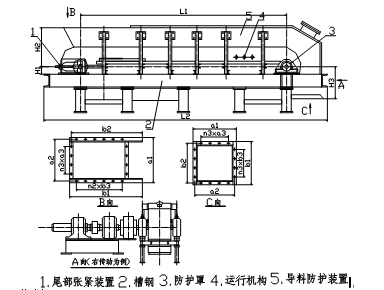

外形安裝圖


技術規范:1、根據物料的外型尺寸和生產率選用不同的鱗板寬度B=650、800、1000、1200,其中B=800、1000應用比較廣泛。各種寬度的鱗板輸送機允許運送單個物料的重量和外形尺寸見下表

鱗板寬度B(mm)

650

800

1000

1200

允許運送單個物料的重量Q(kg)

30

60

100

120

允許運送單個物料的橫斷面尺寸(mm)

550

700

900

1100

2、鱗板輸送機輸送的長度范圍L=8~200m,一般L=60~120m。

3、鱗板輸送機的速度范圍V=0.8~1.0m/s,一般V=0.8~1.5m/s.

4、鱗板輸送機的爬升高度一般為h=2.2~4.5m,但在牽引力允許的情況下,高度可達20m。

5、鱗板輸送機的爬升角,一般為β=30°,但此時鱗板槽體的橫筋板應加高。

6、鱗板輸送機安裝在地面時,其回程邊弦底部離地面的凈空尺寸不小于200mm,安裝在地溝內時,其凈空尺寸不小于300mm。

結構特征:鱗板輸送機的鱗板裝置共有兩種結構形式。

1、BLT型鱗板輸送機的鱗板裝置:沖壓槽體,采用橫筋、斜面及角鐵加強,套筒滾子鏈作牽引鏈,兩牽引鏈分別以短軸聯結,行走輪裝滾動軸承。

2、BLY型鱗板輸送機的鱗板裝置:沖壓槽體采用橫筋斜筋及角鐵加強,沖壓“Y”鏈作牽引鏈。

許用牽引力S(N)

重量(kg)


許用牽引力S(N)

重量(kg)

B=650

25000


B=1000

50000

750

B=800

25000

500

B=1200

50000

750
