使用范圍:ZD型單軸振動篩主要用于中、粗粒度礦石分級篩分之用。如石灰石、煤等。
結構特征:全機由篩箱、底座部分、振動器及電動機等部分組成。電動機經三角皮帶帶動具有偏心的主軸旋轉,從而使篩體獲得振動。對物料產生篩分作用,安裝形式為座式,調節篩面傾角可改變生產能力和篩分凈度。ZDG型為單層篩網,2ZD型為雙層篩網。

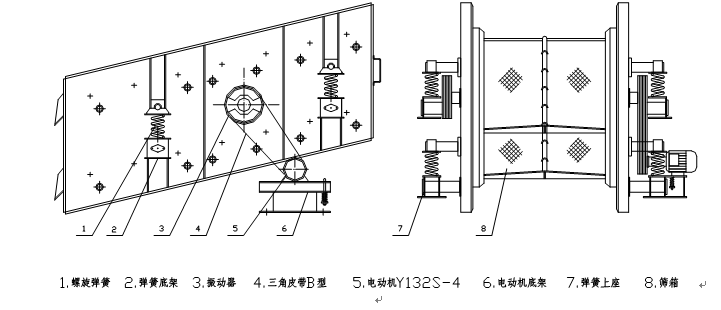

外形安裝圖

技術參數
型 號 | ZD-1224 | 2ZD-1224 | ZD-1530 | 2ZD-1530 | ZD-1540 | 2ZD-1540 | ZD-1836 |
篩網規格mm | 1200x2400 | 1200x2400 | 1500x3000 | 1500x3000 | 1500x4000 | 1500x4000 | 1800x3600 |
篩網有效面積m2 | 2.9 | 2.9 | 4.5 | 4.5 | 6 | 6 | 6.5 |
篩網層數 | 1 | 2 | 1 | 2 | 1 | 2 | 1 |
振動次數(次/分) | 850 | 850 | 850 | 850 | 850 | 850 | 850 |
入料粒度mm | 100 | 100 | 100 | 100 | 100 | 100 | 150 |
篩面傾角 ° | 12~25 | 12~25 | 12~25 | 12~25 | 12~25 | 12~25 | 12~25 |
雙振幅 mm | 6~7 | 6~7 | 6~7 | 6~7 | 6~7 | 6~7 | 6~7 |
電 動 機 | 型 號 | Y112M-4 | Y112M-4 | Y132S-4 | Y132S-4 | Y132M-4 | Y132M-4 | Y160M-4 |
功率kw | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 11 |
轉速(轉/分) | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 |
篩孔尺寸 | 6.8.10.13.16 20.25.30.40 | 6.8.10.13.16 20.25.30.40 | 6.8.10.13.16 20.25.30.40. 50 | 6.8.10.13.16 20.25.30.40.50 | 6.8.10.13.16 20.25.30.40.50 | 6.8.10.13.16 20.25.30.40.50 | 6.8.10.13.16 20.25.30.40.50 |
篩子總重(公斤) | 1250 | 1545 | 1650 | 2260 | 2070 | 2850 | 4960 |
